吸入式电动转台喷砂机 PT-MF2323-12A

产品介绍

吸入式电动转台喷砂机，是根据客户产品订制专门用于各类模具型腔表面喷砂处理的设备，通过喷砂清理模具表面的氧化物并获得所需要的粗糙度。同时形成模具表面强化、去除残余应力之工艺需求。模具由叉车或行车运输至工件转台上，进入机舱，设定好喷砂参数后，全自动完成喷砂与吹净作业，机舱设有手喷工位，对部分形状复杂的工件可以手动补喷。

适用范围

观看视频

点击咨询

一、环保低碳：

1、应用节能设备/设施，配置能效等级电机、变频控制等；
2、喷砂室、风机等易产生噪音的部位进行降噪处理，工作噪音≤80dB；
3、喷砂设备设计合理，粉尘排放≤25mg/m3；
4、采取封闭结构，排风设计合理，无粉尘外溢；
5、人工操作区域设计合理，与有害作业空间完全隔离。
二、稳定可靠：

1、主体框架结构设计及材料选型合理，满足长期使用（≥15年）要求；
2、控制系统及自动程序设计合理，满足工艺及生产节拍要求；
3、使用国际或国内知名品牌零部件；
4、采用成熟的技术及装备，运行稳定可靠；
5、维修保养便捷，备品备件通用易采购；
6、单元设备出现故障时，可通过人工干预，继续完成下工序生产。
三、智能先进：

1、自动程序和工装设计合理，满足快速换型要求；
2、实现喷砂过程的智能安全；
3、提供开源的上位控制系统和PLC控制程序，满足业务二次开发维护需求；
4、满足甲方的信息化要求。
四、空间布局及外观：

1、设备结构设计合理，充分利用厂房高度，减少占地面积；
2、作业空间精益设计，充分考虑员工作业、在制品、工装存储、物流等因素；
3、管路系统、易损件（如喷枪、砂管等）等位置、结构、安装方式合理，标识清晰；
4、设备主体涂装、外观大方美观。
五、安全环保：

1、完备的安全措施，包括但不限于在设备各操作位置应有多处紧急和异常报警装置，具有防滴落、防泄漏、动断电等保护功能；全自动/半自动/手动模式下人员和设备安全措施合理。
2、符合相关的安全规程和标准，相关标准如下：（按项目属地最新标准/规范执行）

设备参数

项目	规格/参数	备注
有效加工尺寸	长2100宽2100高650mm
工作舱内净尺寸	长2300宽2300高1900mm
电动台车转盘尺寸	DF2150 承重5000KG
喷枪型号与数量	☑手动喷枪 PTB2 1支枪 ☑摆动喷枪模组PTB2 11枪	浙江派挺
喷枪模组型式	摆动/旋转/平移+升隆/机械手
喷砂节拍	10-20min/拍（不包含上下件时间）	10MM 喷嘴 0.7MPA 时
除尘风量风压	5000-5600m³/h，全压：2600Pa
设备气源	12m³/min；	详见表4
设备电源与功率	6.15 KW AC380V 50Hz
设备运行噪音	≤80dB	离设备1m处测量
电气元件等级与品牌	防尘等级：IP54	西门子/施耐德/亚德客
适用磨料	16-320# 金属/非金属磨料	棕刚玉/玻璃珠/圆角钢砂等
磨料初次投入量	约200Kg	非金属磨料
设备总重量	约5500 kg
设备占地尺寸	长5200×宽5500×高4500 mm	详见布置图

新闻视讯

关于派挺

智能喷砂设备

环保除尘装备

洛森伯格工业离心风机

涂装环保工程

解决方案

技术优势

服务体系

联系我们

吸入式电动转台喷砂机 PT-MF2323-12A

产品介绍

适用范围

产品视频

一、环保低碳：

二、稳定可靠：

三、智能先进：

四、空间布局及外观：

五、安全环保：

设备参数

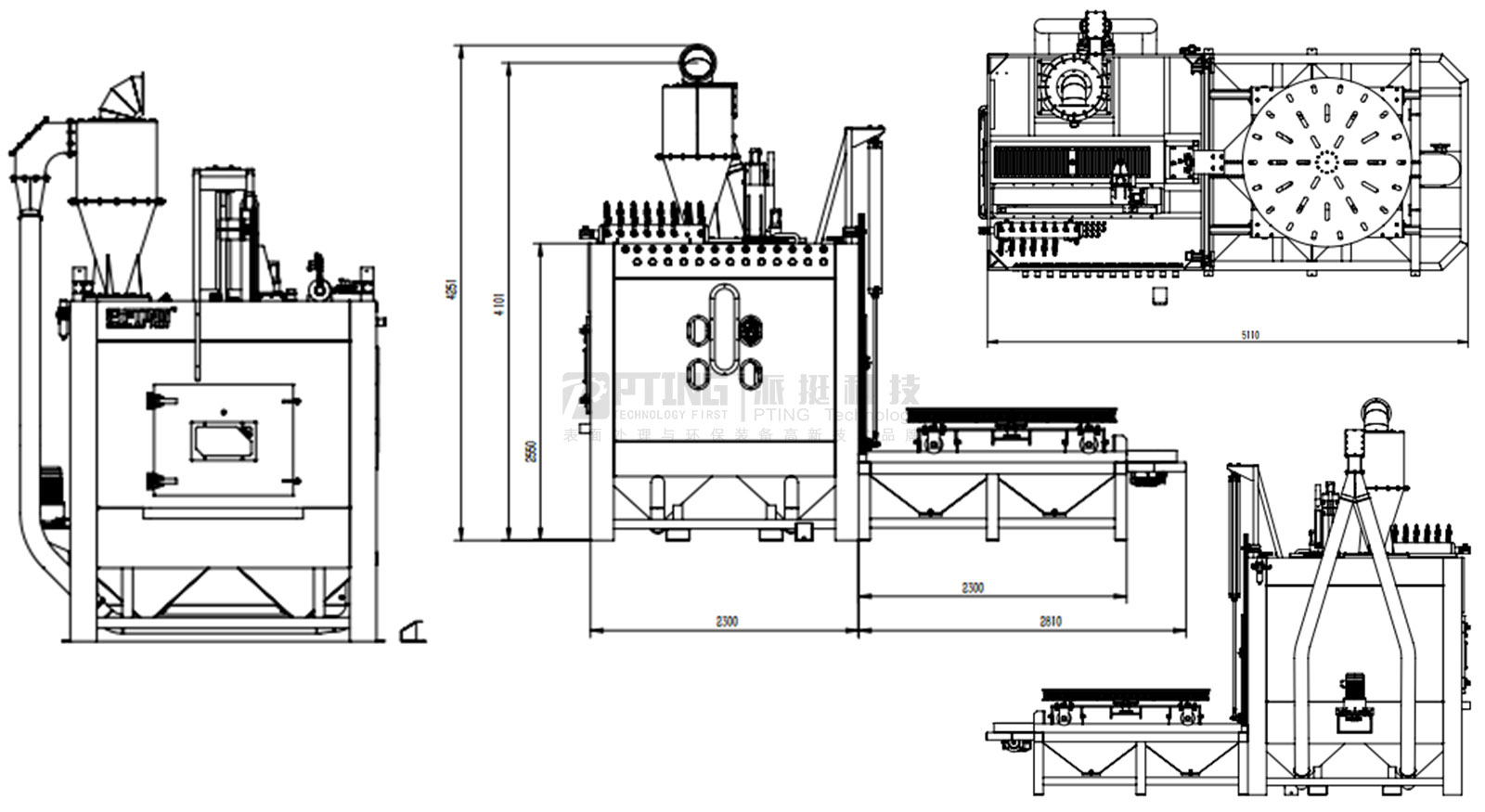

设备结构尺寸
